Numa estação de tratamento de água nos arredores de Xangai, uma equipa de manutenção está a substituir uma secção de tubo de aço galvanizado. O tubo está em serviço há mais de uma década e o revestimento galvanizado o protegeu da corrosão. A tripulação precisa conectar a nova seção ao sistema existente. Eles têm duas opções: soldar a conexão ou usar flange roscado. A soldagem exigiria a remoção do revestimento galvanizado, o que deixaria a zona de solda vulnerável à corrosão. Também exigiria licenças de trabalho a quente e equipamento especializado. O flange roscado, por outro lado, pode ser instalado com ferramentas manuais simples, sem danificar o revestimento protetor e sem a necessidade de trabalho a quente. É por isso que os sistemas de tubos galvanizados preferem flanges roscados. A escolha não é apenas uma questão de conveniência; trata-se de preservar a integridade da proteção contra corrosão e garantir a confiabilidade a longo prazo de todo o sistema.
O flange roscado é um tipo de flange que é conectado ao tubo por meio de uma rosca. Está disponível em uma variedade de tamanhos e classificações de pressão para atender a diferentes aplicações. Em um sistema de tubulação galvanizada, oflange roscadaoferece diversas vantagens sobre outros tipos de flange, incluindo flanges de pescoço soldado, flanges deslizantes e flanges de junta sobreposta. Este artigo examinará as razões técnicas e práticas pelas quais os flanges roscados são a escolha preferida para sistemas de tubos galvanizados. Abordaremos o impacto da soldagem em revestimentos galvanizados, a eficiência de instalação de conexões roscadas, o desempenho de vedação de flanges roscados e as especificações de materiais que garantem a compatibilidade. Também forneceremos especificações detalhadas do produto de nossa fábrica em Wenzhou Longan Flange Co., Ltd.

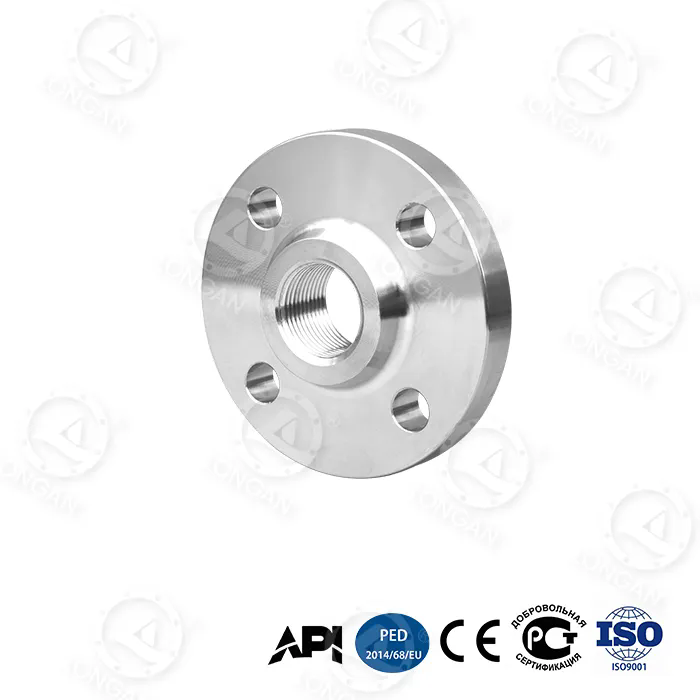

Um flange roscado é um tipo de flange de tubo que é preso ao tubo por meio de uma rosca de parafuso. O flange possui um furo roscado que corresponde à rosca externa na extremidade do tubo. Para instalar o flange, a extremidade do tubo é rosqueada e o flange é parafusado no tubo. O flange é então fixado no lugar com uma solda de vedação ou uma solda de apoio, embora em muitas aplicações de baixa pressão nenhuma soldagem seja necessária. A conexão roscada fornece uma vedação mecânica capaz de suportar pressões e temperaturas moderadas. Os flanges roscados estão disponíveis em uma variedade de tamanhos, de 1/2 polegada a 24 polegadas, e em classes de pressão de 150 a 2.500. Eles são comumente usados em tratamento de água, processamento químico e sistemas de tubulação industrial onde a soldagem não é prática ou desejável.
O design de um flange roscado é simples, mas eficaz. A face do flange é normalmente elevada ou plana, dependendo do flange correspondente. O furo roscado é usinado com uma tolerância precisa para garantir um ajuste adequado à rosca do tubo. O flange é normalmente feito de aço forjado, aço fundido ou aço inoxidável, dependendo da aplicação. Em um sistema de tubo galvanizado, o flange roscado também é galvanizado para combinar com o tubo e fornecer proteção contra corrosão. A tabela abaixo resume os principais componentes e suas funções.
| Componente | Função |
| Corpo do Flange | Fornece a conexão estrutural e a superfície de contato |
| Furo Roscado | Combina com a rosca do tubo para criar uma vedação mecânica |
| Face do Flange | Fornece a superfície de vedação para a junta |
| Orifícios para parafusos | Permitir que o flange seja aparafusado ao flange correspondente |
| Revestimento Galvanizado | Fornece proteção contra corrosão para o flange e a conexão |
NoWenzhou Longan Flange Co., Ltd., nossa fábrica fabrica flanges roscados em uma variedade de tamanhos, classificações de pressão e materiais. Oferecemos flanges roscados galvanizados projetados especificamente para uso em sistemas de tubos galvanizados. Nossos flanges são fabricados de acordo com padrões internacionais, incluindo ANSI B16.5, DIN e JIS, garantindo compatibilidade com uma ampla variedade de tubos e conexões.
Tubo galvanizado é um tubo de aço revestido com uma camada de zinco para protegê-lo da corrosão. O revestimento de zinco atua como ânodo de sacrifício, o que significa que irá corroer preferencialmente o aço, protegendo-o da ferrugem. Esta proteção é eficaz desde que o revestimento de zinco permaneça intacto. Quando o tubo é soldado, o calor do processo de soldagem queima o revestimento de zinco na zona afetada pelo calor. Isto deixa o aço subjacente exposto e vulnerável à corrosão. Além disso, o processo de soldagem pode produzir vapores tóxicos a partir do zinco vaporizado, que podem ser perigosos para o soldador. A tabela abaixo resume os efeitos da soldagem em tubos galvanizados.
| Efeito | Conseqüência |
| Revestimento de zinco queimado | O aço exposto é vulnerável à corrosão |
| Zona afetada pelo calor | Propriedades mecânicas reduzidas na área de solda |
| Vapores tóxicos | Perigo para a saúde dos soldadores; requer ventilação e EPI |
| Necessidade de re-revestimento | Mão de obra e materiais adicionais para restaurar a proteção contra corrosão |
| Autorização de trabalho a quente | Procedimentos adicionais de segurança e tempo de inatividade |
Esses efeitos tornam a soldagem uma opção indesejável para conectar tubos galvanizados. A alternativa é utilizar uma conexão mecânica que não necessite de calor. O flange rosqueado é uma dessas conexões. Ao aparafusar o flange na extremidade roscada do tubo, o revestimento de zinco é preservado e a proteção anticorrosiva do sistema permanece intacta. Em nossa fábrica entendemos a importância da preservação do revestimento galvanizado. Nossos flanges roscados são projetados para fornecer uma conexão mecânica confiável sem comprometer a integridade do tubo.
A instalação de um Flange Rosqueado é um processo mecânico simples que não envolve calor. A extremidade do tubo é rosqueada usando uma máquina de rosquear tubos ou um enfiador manual. O processo de rosqueamento remove uma pequena quantidade de material da extremidade do tubo, mas o revestimento de zinco no restante do tubo permanece intacto. O flange é então parafusado na extremidade roscada do tubo. As roscas se engatam para criar uma vedação mecânica. Em alguns casos, um selante de rosca ou fita é aplicado nas roscas para melhorar a vedação. O flange é então aparafusado ao flange correspondente, completando a conexão. Todo o processo pode ser concluído com ferramentas manuais simples, sem a necessidade de licenças de trabalho a quente ou equipamentos de soldagem especializados. A tabela abaixo resume as etapas de instalação de um flange rosqueado.
| Etapa | Ação | Equipamento |
| 1 | Corte o tubo no comprimento certo | Cortador de tubos ou serra |
| 2 | Passe a extremidade do tubo | Máquina de rosquear tubos ou enfiador manual |
| 3 | Limpe os fios | Escova de arame ou pano |
| 4 | Aplique selante de rosca | Fita PTFE ou dope para tubos |
| 5 | Aparafuse o flange no tubo | Chave de tubo |
| 6 | Aperte o flange | Chave de tubo |
| 7 | Aparafuse o flange ao flange correspondente | Chave inglesa ou chave de impacto |
O processo de instalação é rápido, limpo e seguro. Pode ser realizado em áreas onde o trabalho a quente não é permitido, como em atmosferas explosivas ou em espaços confinados. Também elimina a necessidade de revestir a zona de solda, o que economiza tempo e materiais. Em nossa fábrica fornecemos instruções detalhadas de instalação de nossos Flanges Rosqueados, e nossa equipe técnica está à disposição para esclarecer qualquer dúvida.
O desempenho de vedação de um flange roscado depende da qualidade do engate da rosca e do uso de um vedante de rosca adequado. Quando instalada corretamente, uma conexão roscada pode fornecer uma vedação estanque para pressões e temperaturas moderadas. A classificação de pressão de um flange roscado é determinada pelo seu design, material e tamanho. Os flanges roscados padrão estão disponíveis em classes de pressão de 150 a 2500. A tabela abaixo resume as classificações típicas de pressão e temperatura para nossos flanges roscados.
| Classe de Pressão | Pressão Máxima (bar) | Temperatura Máxima (°C) | Aplicação Típica |
| Classe 150 | 20 | 200 | Água de baixa pressão, HVAC |
| Classe 300 | 50 | 200 | Água de média pressão, tubulação de processo |
| Classe 600 | 100 | 200 | Água de alta pressão, sistemas industriais |
| Classe 900 | 150 | 200 | Aplicações industriais de alta pressão |
| Classe 1500 | 250 | 200 | Aplicações de pressão muito alta |
| Classe 2500 | 420 | 200 | Aplicações de extrema pressão |
É importante observar que a classificação de pressão de uma conexão roscada é geralmente inferior à de uma conexão soldada do mesmo tamanho e classe. Isso ocorre porque as roscas reduzem a espessura da parede do tubo e criam uma concentração de tensão. Por esse motivo, os flanges roscados são normalmente usados em aplicações de baixa pressão ou onde a espessura da parede do tubo é suficiente para acomodar as roscas. Em um sistema de tubulação galvanizado, a classificação de pressão do flange roscado deve corresponder à classificação de pressão do tubo e do sistema. Em nossa fábrica, podemos auxiliar na seleção da classe de pressão apropriada para sua aplicação.
O material do Flange Rosqueado deve ser compatível com o material do tubo e com o fluido transportado. Para sistemas de tubos galvanizados, o flange é normalmente feito de aço galvanizado, que combina com o tubo e fornece o mesmo nível de proteção contra corrosão. O flange também pode ser feito de aço inoxidável ou outros materiais, se necessário. As especificações para um flange roscado incluem o tamanho, a classe de pressão, o material, o tipo de rosca e o tipo de face do flange. A tabela abaixo resume as principais especificações de nossos flanges roscados galvanizados.
| Especificação | Opções |
| Tamanho | 1/2" a 24" (DN15 a DN600) |
| Classe de Pressão | 150, 300, 600, 900, 1.500, 2.500 |
| Material | Aço carbono galvanizado, aço inoxidável, ferro dúctil |
| Tipo de linha | NPT, BSPT, BSPP, Métrico |
| Face do Flange | Face elevada (RF), face plana (FF), junta de anel (RTJ) |
| Padrão | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Revestimento | Galvanizado por imersão a quente, eletrogalvanizado |
Na Wenzhou Longan Flange Co., Ltd., nossa fábrica fabrica flanges roscados para atender a essas especificações e muito mais. Podemos personalizar o flange para atender aos requisitos específicos do projeto, incluindo tamanhos especiais, materiais especiais e tipos de rosca especiais. Nosso processo de controle de qualidade inclui inspeção dimensional, medição de roscas e testes de pressão para garantir que cada flange atenda aos padrões exigidos.
Ao selecionar um flange para um sistema de tubulação galvanizado, os engenheiros têm várias opções, incluindo flanges de pescoço soldado, flanges deslizantes, flanges de junta sobreposta e flanges roscados. Cada tipo tem suas próprias vantagens e desvantagens. A tabela abaixo compara as principais características desses tipos de flange.
| Tipo de flange | Método de instalação | Preserva o revestimento galvanizado | Classificação de pressão | Custo |
| Flange Rosqueada | Parafusado em tubo roscado | Sim | Moderado | Baixo-médio |
| Flange de pescoço soldado | Soldado ao tubo | Não (revestimento danificado) | Alto | Médio-alto |
| Flange deslizante | Deslize sobre o tubo e solde | Não (revestimento danificado) | Moderado | Baixo-médio |
| Flange de junta sobreposta | Usado com ponta de ponta; sem soldagem no tubo | Sim (se a extremidade do topo for galvanizada) | Moderado | Médio |
Conforme mostra a tabela, o Flange Rosqueado é o único tipo que preserva o revestimento galvanizado sem a necessidade de componentes ou procedimentos adicionais. O flange de junta sobreposta também pode preservar o revestimento se uma extremidade galvanizada for usada, mas requer mais componentes e é mais caro. Os flanges Weld Neck e Slip-On requerem soldagem, o que danifica o revestimento e necessita de novo revestimento. Por estas razões, o Flange Rosqueado é a escolha preferida para sistemas de tubos galvanizados.
Pergunta 1: Qual é a classificação de pressão máxima para um flange roscado em um sistema de tubulação galvanizado?
Resposta: Os flanges roscados estão disponíveis em classes de pressão de até 2.500. No entanto, a classificação de pressão máxima para uma conexão roscada é geralmente inferior à de uma conexão soldada do mesmo tamanho e classe. Isso ocorre porque as roscas reduzem a espessura da parede do tubo e criam uma concentração de tensão. Para a maioria dos sistemas de tubos galvanizados, os flanges Classe 150 ou Classe 300 são suficientes. Na Wenzhou Longan Flange Co., Ltd., podemos ajudar na seleção da classe de pressão apropriada para sua aplicação.
Pergunta 2: Um flange roscado pode ser usado em uma aplicação de alta temperatura?
Resposta: Os flanges roscados podem ser usados em aplicações de alta temperatura, mas a classificação de temperatura depende do material do flange e da gaxeta. Os flanges de aço carbono galvanizado padrão são adequados para temperaturas de até 200°C. Para temperaturas mais altas, podem ser necessários flanges de aço inoxidável ou liga de aço. É importante selecionar um flange e uma gaxeta adequados à temperatura operacional do sistema.
Pergunta 3: Que tipo de vedante de rosca deve ser usado com um flange roscado?
Resposta: Fita PTFE ou lubrificante para tubos são comumente usados como selante de rosca para flanges roscados. A fita PTFE é fácil de aplicar e proporciona uma boa vedação para água e muitos outros fluidos. Pipe dope é uma pasta que é aplicada nas roscas e fornece uma vedação mais robusta para pressões mais altas. A escolha depende da aplicação e do fluido transportado. Siga sempre as recomendações do fabricante do selante.
Pergunta 4: Como posso garantir uma conexão sem vazamentos com um flange rosqueado?
Resposta: Para garantir uma conexão sem vazamentos, siga estas etapas: limpe bem as roscas, aplique o selante de rosca uniformemente, aparafuse o flange no tubo com firmeza e, em seguida, aperte com uma chave de tubo. Não aperte demais, pois isso pode danificar as roscas ou rachar o flange. Use uma chave de torque calibrada, se disponível. Finalmente, aparafuse o flange ao flange correspondente, apertando os parafusos em um padrão de estrela para garantir uma pressão uniforme na gaxeta. Nossa fábrica fornece instruções detalhadas de instalação com nossos flanges roscados.
Pergunta 5: Os flanges roscados galvanizados são adequados para sistemas de água potável?
Resposta: Sim, os flanges roscados galvanizados são adequados para sistemas de água potável, desde que a galvanização seja feita de acordo com um padrão aprovado para contato com água potável. O revestimento de zinco é inerte e não libera substâncias nocivas na água. Em nossa fábrica, utilizamos galvanização por imersão a quente que atende aos requisitos da ASTM A153 e outras normas relevantes para aplicações de água potável.
Os sistemas de tubos galvanizados preferem flanges roscados porque oferecem uma combinação de eficiência de instalação, proteção contra corrosão e integridade de conexão que nenhum outro tipo de flange pode igualar. A conexão roscada elimina a necessidade de soldagem, o que danificaria o revestimento galvanizado e exporia o tubo à corrosão. Permite uma instalação rápida, limpa e segura sem licenças de trabalho a quente ou equipamento especializado. Preserva o revestimento de zinco, garantindo que a proteção anticorrosiva de todo o sistema permaneça intacta. E fornece uma vedação confiável e à prova de vazamentos para pressões e temperaturas moderadas. Na Wenzhou Longan Flange Co., Ltd., nossa fábrica fabrica flanges roscados de alta qualidade que são projetados especificamente para sistemas de tubos galvanizados. Usamos apenas os melhores materiais e seguimos procedimentos rigorosos de controle de qualidade para garantir que cada flange atenda aos mais altos padrões de desempenho e confiabilidade.
Esteja você projetando um novo sistema de tubos galvanizados ou fazendo manutenção em um existente, convidamos você a entrar em contato com nossa equipe técnica para discutir suas necessidades. Podemos fornecer especificações detalhadas do produto, assistência na seleção de materiais e suporte à aplicação. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para projetos de tratamento de água e tubulações industriais e comerciais em todo o mundo.
Entre em contato com Wenzhou Longan Flange Co., Ltd. hojepara discutir seus requisitos de flange roscado e descobrir como nossos flanges podem melhorar a confiabilidade e a eficiência do seu sistema de tubos galvanizados.
