Numa instalação de fabricação de semicondutores, a pureza dos gases e produtos químicos utilizados no processo de fabricação é medida em partes por trilhão. Uma única partícula de poeira, um traço de umidade ou um vazamento microscópico pode arruinar um lote inteiro de wafers. Os sistemas de tubulação que transportam esses gases e produtos químicos ultrapuros estão entre os mais exigentes em qualquer setor. Cada componente – cada válvula, cada conexão, cada flange – deve atender a padrões rigorosos de limpeza, pureza de material e estanqueidade. O Flange Rosqueado é um dos componentes críticos nessas linhas de alta pureza. Ele fornece um meio de conectar tubos, válvulas e equipamentos, mantendo a integridade do ambiente ultrapuro.
A questão de como um flange rosqueado atende linhas de semicondutores de alta pureza é uma questão de design, material e precisão de fabricação. O flange deve ser feito de aço inoxidável de alta pureza, normalmente 316L ou 316L VAR, que resiste à corrosão e minimiza a liberação de gases. Deve ter um acabamento superficial liso e passivo que evite a adesão de partículas e promova a facilidade de limpeza. Deve ser usinado com tolerâncias precisas para garantir uma vedação estanque. E deve ser cuidadosamente limpo e embalado para evitar contaminação durante a instalação. Este artigo examinará o papel do flange roscado em linhas de semicondutores de alta pureza, abrangendo os requisitos de material, as características de projeto, os processos de fabricação e as medidas de controle de qualidade que garantem o desempenho. Também forneceremos especificações detalhadas para nossosFlanges Rosqueadasde nossa fábrica em Wenzhou Longan Flange Co., Ltd.

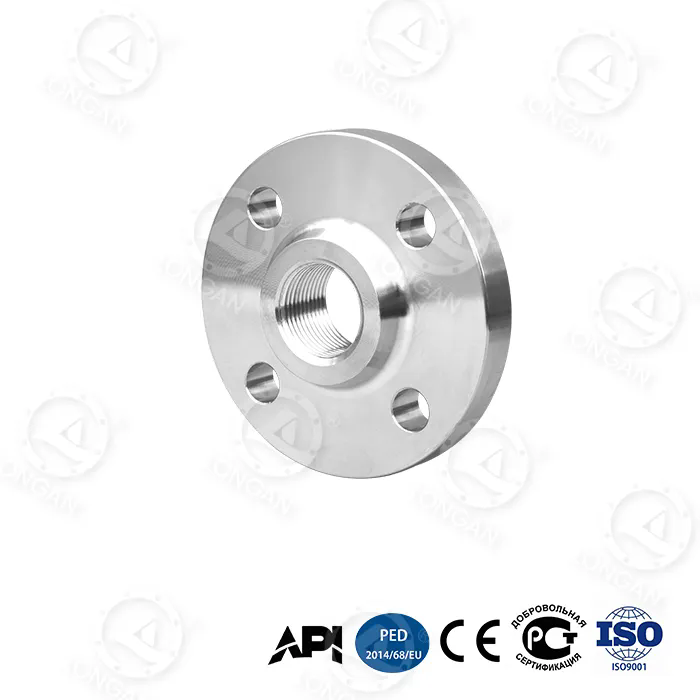

Um flange roscado é um tipo de flange conectado a um tubo por meio de uma conexão roscada. O flange possui um furo roscado que corresponde às roscas externas na extremidade do tubo. O flange é parafusado no tubo e normalmente preso com uma solda de vedação ou uma solda traseira para evitar vazamentos e fornecer integridade estrutural. Os flanges roscados são usados em uma variedade de sistemas de tubulação, mas são particularmente valiosos em instalações de semicondutores porque permitem fácil montagem e desmontagem em espaços apertados. Ao contrário dos flanges soldados, que requerem equipamento de soldagem e soldadores qualificados, os flanges roscados podem ser instalados com ferramentas simples. Isto os torna ideais para aplicações onde o espaço é limitado ou onde o sistema de tubulação pode precisar ser modificado. A tabela abaixo resume as aplicações comuns de flanges roscados em instalações de semicondutores.
| Aplicativo | Descrição | Requisitos principais |
| Entrega de gás a granel | Transporte de nitrogênio, argônio, hidrogênio e oxigênio | Alta pureza, estanqueidade |
| Linhas de Gás Especializadas | Transporte de silano, amônia e outros gases de processo | Resistência à corrosão, limpeza |
| Entrega Química | Transporte de ácidos, bases e solventes | Compatibilidade química, alta pureza |
| Linhas de exaustão | Transporte de gases residuais de ferramentas de processo | Resistência à corrosão, estanqueidade |
| Linhas de água de resfriamento | Transporte de água de resfriamento para equipamentos | Resistência à corrosão, confiabilidade |
NoWenzhou Longan Flange Co., Ltd., nossa fábrica é especializada na fabricação de flanges roscados de alta pureza para a indústria de semicondutores. Temos ampla experiência na produção de flanges que atendem aos rigorosos requisitos deste exigente mercado. Nossa equipe de engenharia trabalha em estreita colaboração com nossos clientes para entender suas necessidades específicas e fornecer a solução ideal de flange.
A pureza do material usado em um flange rosqueado é crítica para manter a pureza do gás ou produto químico que flui através da linha. Mesmo pequenas quantidades de impurezas no metal podem infiltrar-se no fluxo do processo, contaminando o produto e reduzindo o rendimento. O material mais comum para flanges semicondutores de alta pureza é o aço inoxidável 316L, que contém baixo teor de carbono e molibdênio para melhorar a resistência à corrosão. Para requisitos de pureza ainda mais elevados, o aço 316L VAR (refundido por arco a vácuo) é usado. O aço VAR possui níveis mais baixos de inclusões e oligoelementos, tornando-o mais limpo e mais resistente à liberação de gases. A tabela abaixo compara a composição e as propriedades do aço inoxidável 316L e 316L VAR padrão.
| Elemento/Propriedade | Aço Inoxidável 316L | Aço inoxidável 316L VAR |
| Carbono (C) máx. | 0,03% | 0,03% |
| Cromo (Cr) | 16 - 18% | 16 - 18% |
| Níquel (Ni) | 10 - 14% | 10 - 14% |
| Molibdênio (Mo) | 2 - 3% | 2 - 3% |
| Inclusões | Níveis padrão | Muito baixo |
| Taxa de desgaseificação | Padrão | Baixo |
| Resistência à corrosão | Bom | Excelente |
| Custo | Mais baixo | Mais alto |
Em nossa fábrica, obtemos nossas matérias-primas de fornecedores certificados, especializados em aço inoxidável de alta pureza. Verificamos a composição de cada lote de aço por meio de análise espectroscópica para garantir que atenda às nossas especificações. Também realizamos etapas adicionais de limpeza e passivação para remover qualquer contaminação da superfície. Nosso objetivo é fornecer flanges roscados que sejam tão puros quanto as linhas que servem.
O acabamento superficial de um flange roscado é um fator crítico em aplicações de semicondutores de alta pureza. Uma superfície áspera pode reter partículas, umidade e microorganismos, que podem então ser liberados no fluxo do processo. Uma superfície lisa, por outro lado, é mais fácil de limpar e menos propensa a conter contaminantes. O acabamento superficial é normalmente medido em Ra (rugosidade média aritmética) ou RMS (rugosidade quadrada média). Para aplicações de semicondutores, o acabamento superficial deve ser Ra 0,4 µm ou melhor. Para as aplicações mais críticas, como linhas de gás de pureza ultra-alta, pode ser necessário um acabamento superficial de Ra 0,25 µm ou melhor. A tabela abaixo resume os requisitos de acabamento superficial para diferentes aplicações de semicondutores.
| Aplicativo | Acabamento de Superfície (Ra) | Método de limpeza | Uso típico |
| Pureza Geral Alta | 0,4 µm | Polimento mecânico | Linhas de gás a granel |
| Pureza Ultra-Alta | 0,25 µm | Eletropolimento | Linhas de gases especiais |
| Processo Crítico | 0,13 µm | Eletropolimento + passivação | Linhas de gás de processo |
| Entrega Química | 0,25 - 0,4 µm | Eletropolimento | Linhas de ácidos e solventes |
Na Wenzhou Longan Flange Co., Ltd., nossa fábrica utiliza técnicas avançadas de usinagem e polimento para obter o acabamento superficial necessário. Usamos tornos CNC com ferramentas diamantadas para produzir uma superfície lisa na face do flange e no furo. Para requisitos de maior pureza, oferecemos eletropolimento, que remove uma fina camada de material da superfície e produz um acabamento espelhado. O eletropolimento também aumenta a resistência à corrosão do aço inoxidável, enriquecendo o teor de cromo na superfície. Nossa equipe de controle de qualidade mede o acabamento superficial de cada flange usando um perfilômetro para garantir que atenda aos requisitos especificados.
Uma vedação estanque é essencial para qualquer componente em uma linha de semicondutores de alta pureza. Mesmo um vazamento microscópico pode permitir a entrada de umidade ou oxigênio no sistema, contaminando o gás do processo e reduzindo o rendimento. O flange rosqueado deve ser projetado para fornecer uma vedação confiável sob a pressão e temperatura operacional do sistema. Os principais recursos de projeto que garantem uma vedação estanque são o projeto da face do flange, a gaxeta e o projeto da rosca. A face do flange é normalmente uma face elevada ou plana com uma ranhura concêntrica. A junta é normalmente um anel de metal ou elastômero que é comprimido entre as faces do flange. O desenho da rosca é normalmente uma rosca cônica ou paralela que proporciona um ajuste perfeito entre o flange e o tubo. A tabela abaixo resume os recursos de design e suas funções.
| Recurso de projeto | Função | Especificação típica |
| Face do Flange | Fornece superfície de vedação | Face elevada, face plana ou ranhurada |
| Junta | Comprimido entre as faces para selar | Anel de metal ou elastômero |
| Fio | Conecta o flange ao tubo | NPT, BSPT ou paralelo métrico |
| Solda de vedação | Fornece vedação primária e integridade estrutural | Solda de penetração total |
| Orifícios para parafusos | Comprima a junta | Espaçamento e diâmetro precisos |
Em nossa fábrica, projetamos nossos flanges roscados para fornecer uma vedação estanque nas aplicações de semicondutores mais exigentes. Usamos usinagem de precisão para garantir que a face do flange esteja plana e paralela e que os furos dos parafusos estejam posicionados corretamente. Também oferecemos uma variedade de opções de juntas para atender a diferentes requisitos de processo. Nossa equipe de controle de qualidade testa a pressão de cada conjunto de flange para verificar sua estanqueidade antes de ser enviado.
A limpeza e embalagem de um flange roscado para uso em semicondutores são tão importantes quanto o projeto e a fabricação. Um flange perfeitamente fabricado ainda pode contaminar a linha de processo se não for devidamente limpo e embalado. O processo de limpeza para flanges de grau semicondutor normalmente envolve várias etapas: desengorduramento, decapagem, passivação e enxágue com água ultrapura. O desengorduramento remove óleos e graxas das operações de usinagem. A decapagem remove camadas de incrustações e óxidos. A passivação aumenta a camada de óxido de cromo na superfície, o que melhora a resistência à corrosão. Enxaguar com água ultrapura remove quaisquer contaminantes remanescentes. O flange limpo é então seco e embalado em ambiente de sala limpa. A tabela abaixo resume o processo de limpeza e embalagem.
| Etapa | Propósito | Método Típico |
| Desengordurante | Remover óleos e graxas | Limpeza com solvente ou alcalina |
| Decapagem | Remova incrustações e óxido | Banho ácido (nítrico + fluorídrico) |
| Passivação | Melhorar a camada de óxido de cromo | Banho de ácido nítrico |
| Lavagem | Remova resíduos de ácido | Água ultrapura (18 MΩ·cm) |
| Secagem | Remova a umidade | Seque com nitrogênio ou a vácuo |
| Embalagem | Evitar a contaminação durante o transporte | Ensacamento para salas limpas (Classe 100 ou superior) |
Na Wenzhou Longan Flange Co., Ltd., nossa fábrica possui uma sala limpa dedicada para a limpeza final e embalagem de nossos flanges roscados de grau semicondutor. Usamos água ultrapura com resistividade de 18 MΩ·cm para garantir que nenhum contaminante iônico permaneça na superfície. Também realizamos contagens de partículas no produto final para verificar se ele atende aos requisitos de limpeza de nossos clientes. Nossas embalagens são projetadas para evitar contaminação durante o transporte e armazenamento e podem ser abertas em ambiente de sala limpa sem introdução de partículas.
As principais especificações para flanges roscados de grau semicondutor incluem o tamanho, a classificação de pressão, o material, o acabamento superficial, o tipo de rosca e o nível de limpeza. A tabela abaixo fornece um resumo das especificações típicas de nossos flanges roscados de grau semicondutor.
| Especificação | Faixa | Notas |
| Tamanho | 1/4" - 4" | Tamanhos métricos disponíveis |
| Classificação de pressão | Classe 150 - Classe 600 | Classificações mais altas disponíveis |
| Material | 316L, 316L VAR | Certificado pela ASTM A182 |
| Acabamento de superfície | Ra 0,4 µm - 0,13 µm | Eletropolido para aplicações críticas |
| Tipo de linha | NPT, BSPT, Métrico | Selecionado com base no sistema de tubulação |
| Nível de limpeza | Sala limpa classe 100 | Contagem de partículas verificada |
| Embalagem | Saco para sala limpa | Saco duplo para proteção |
| Certificações | Certificado de material, certificado de limpeza | Rastreabilidade ao número de calor |
Em nossa fábrica, fabricamos nossos flanges roscados para atender a essas especificações e muito mais. Podemos personalizar o tamanho, o material, o acabamento superficial e o tipo de rosca para atender às suas necessidades específicas. Nosso sistema de controle de qualidade inclui inspeção dimensional, certificação de material, medição de acabamento superficial e verificação de limpeza para garantir que cada flange atenda aos nossos altos padrões.
Pergunta 1: Qual é a diferença entre um flange roscado e um flange soldado?
Resposta: Um flange roscado é preso a um tubo parafusando-o nas roscas externas do tubo. Um flange soldado é preso por soldagem ao tubo. Os flanges roscados são mais fáceis de instalar e remover, tornando-os ideais para aplicações onde o espaço é limitado ou onde o sistema de tubulação pode precisar ser modificado. Os flanges soldados fornecem uma conexão mais forte e estanque e são preferidos para aplicações de alta pressão ou alta temperatura. Em instalações de semicondutores, os flanges roscados são frequentemente usados para linhas menores, enquanto os flanges soldados são usados para linhas maiores e mais críticas.
Pergunta 2: Por que o aço inoxidável 316L VAR é preferido para flanges de semicondutores?
Resposta: O aço inoxidável 316L VAR (refundido por arco a vácuo) é preferido para flanges de semicondutores porque possui níveis mais baixos de inclusões e oligoelementos do que o aço 316L padrão. Isso o torna mais limpo, mais resistente à corrosão e menos sujeito à liberação de gases. A desgaseificação é a liberação de gases aprisionados no material, que podem contaminar o fluxo do processo. O aço VAR é produzido pela fusão do aço no vácuo, o que remove gases dissolvidos e impurezas voláteis.
Pergunta 3: O que é eletropolimento e por que é importante para flanges semicondutores?
Resposta: O eletropolimento é um processo eletroquímico que remove uma fina camada de material da superfície de uma peça metálica. É usado para melhorar o acabamento superficial, aumentar a resistência à corrosão e remover contaminantes. Para flanges semicondutores, o eletropolimento é importante porque produz uma superfície lisa e passiva, fácil de limpar e resistente à adesão de partículas. A superfície lisa também reduz a área de superfície disponível para liberação de gases, melhorando a pureza do fluxo do processo.
Pergunta 4: Como verifico a limpeza de um flange roscado?
Resposta: A limpeza de um flange roscado pode ser verificada por vários métodos, incluindo inspeção visual, análise de contagem de partículas e análise de superfície. A inspeção visual ao microscópio pode revelar partículas grandes e defeitos superficiais. A análise da contagem de partículas envolve enxaguar o flange com água ultrapura e contar as partículas na água de enxágue. Técnicas de análise de superfície, como espectroscopia de fotoelétrons de raios X (XPS), podem detectar vestígios de contaminantes na superfície. Na Wenzhou Longan Flange Co., Ltd., usamos uma combinação desses métodos para verificar a limpeza de nossos flanges.
Pergunta 5: Os flanges roscados podem ser usados em linhas de gás de altíssima pureza?
Resposta: Sim, flanges roscados podem ser usados em linhas de gás de altíssima pureza, desde que sejam fabricados de acordo com as especificações apropriadas. O flange deve ser feito de material de alta pureza, como aço inoxidável 316L VAR, e deve ter acabamento superficial liso e eletropolido. As roscas devem ser precisas e a face do flange deve ser plana e paralela. O flange também deve ser cuidadosamente limpo e embalado em uma sala limpa. Quando essas condições são atendidas, os flanges roscados podem fornecer um serviço confiável e à prova de vazamentos em linhas de gás de altíssima pureza.
O flange roscado desempenha um papel crítico em linhas de semicondutores de alta pureza. Ele fornece uma conexão confiável e à prova de vazamentos que mantém a pureza dos gases e produtos químicos que fluem pelo sistema. Seu desempenho depende do material, do design, da precisão de fabricação e da limpeza do produto final. Na Wenzhou Longan Flange Co., Ltd., nossa fábrica possui a experiência e o equipamento para fabricar flanges roscados de alta pureza que atendem aos requisitos mais exigentes da indústria de semicondutores. Usamos aço inoxidável 316L e 316L VAR certificado, usinagem de precisão, eletropolimento e embalagens para salas limpas para garantir que cada flange que produzimos esteja pronto para uso nas aplicações mais críticas.
Esteja você construindo uma nova fábrica de semicondutores ou mantendo uma já existente, convidamos você a entrar em contato conosco para discutir seus requisitos de flange roscado. Podemos fornecer amostras, dados técnicos e soluções personalizadas. Nosso compromisso com a qualidade e a satisfação do cliente nos tornou um parceiro confiável para fabricantes de semicondutores em todo o mundo.
Entre em contato com Wenzhou Longan Flange Co., Ltd.para discutir seus requisitos de flange roscado de alta pureza e descobrir como nossos produtos podem melhorar a confiabilidade e a pureza de suas linhas de semicondutores.
