A meiaflange té um componente crítico de tubulação projetado para sistemas de pequeno diâmetro, alta pressão e alta temperatura. Neste guia detalhado, explicamos o que é um flange de encaixe, como funciona, suas vantagens estruturais, padrões dimensionais, opções de materiais e por que continua sendo uma solução preferida em indústrias críticas de segurança, como petróleo e gás, processamento químico, e geração de energia. Baseando-se em práticas reais de engenharia e experiência em fabricação deLongan, este artigo ajuda engenheiros, compradores e gerentes de projeto tomam decisões informadas e com confiança.

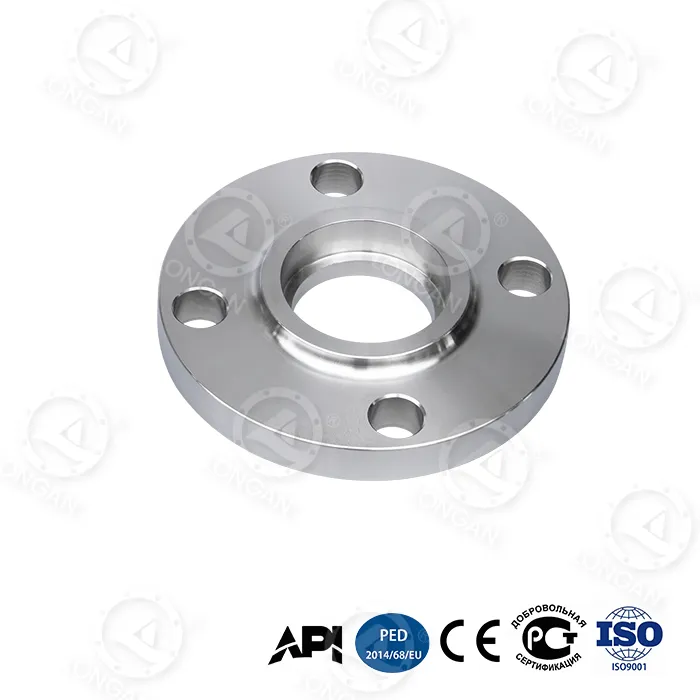

A flange de soquete, também conhecido como flange de solda de encaixe, é um tipo de flange de tubo projetado com um encaixe embutido que permite que o tubo seja inserido antes da soldagem de filete ser aplicada ao redor da borda externa. Ao contrário dos flanges deslizantes, o tubo não passa pelo furo do flange; em vez disso, ele para dentro do soquete, criando uma junta compacta e segura.
Os flanges de soquete são usados principalmente parapequenos tamanhos nominais de tubos, normalmente NPS ½″ a 3″, onde alta pressão, alta temperatura e limitações de espaço exigem integridade superior da junta.
Você pode explorar especificações detalhadas do produto diretamente emPágina de fabricação de flange de soquete Longan, que descreve opções de materiais, classes de pressão e precisão de usinagem.
O princípio de design por trás de um flange de encaixe é simples, mas eficaz: limitando o movimento do tubo e concentrando a tensão de soldagem por fora, minimiza o risco de defeitos internos de solda.
O tubo é inserido no encaixe até atingir o ressalto e depois puxado ligeiramente para trás (normalmente 1,6 mm) para permitir para expansão térmica. Uma solda de filete é aplicada externamente, fixando firmemente o tubo ao corpo do flange.
Este projeto elimina a necessidade de soldas de topo com penetração total, reduzindo o tempo de soldagem e mantendo a resistência mecânica.
Os flanges de soquete são amplamente adotados em sistemas de alta pressão devido às seguintes vantagens:
As indústrias que dependem fortemente de flanges de soquete incluem:
| Material | Padrão | Aplicação Típica |
|---|---|---|
| Aço carbono | ASTM A105 | Tubulações gerais de alta pressão |
| Aço inoxidável | ASTM A182 F304/F316 | Sistemas corrosivos e higiênicos |
| Liga de aço | ASTM A182 F11/F22 | Serviços de alta temperatura |
Longan oferece rastreabilidade completa de materiais e testes PMI para garantir que cada flange de soquete atenda às especificações do projeto.
Os flanges de soquete são fabricados de acordo com os principais padrões globais:
As classes de pressão normalmente variam da Classe 150 à Classe 2500, tornando os flanges de soquete adequados para condições operacionais extremas.
| Tipo de flange | Força | Faixa de tamanho típica | Caso de uso |
|---|---|---|---|
| Flange de soquete | Alto | Diâmetro pequeno | Sistemas compactos e de alta pressão |
| Deslizamento no flange | Médio | Largo | Pressão baixa a média |
| Flange de pescoço soldado | Muito alto | Todos os tamanhos | Sistemas de estresse crítico |
Na Longan, os flanges de soquete são produzidos usando usinagem CNC, rigorosa inspeção dimensional e total conformidade com padrões internacionais. Cada lote passa por inspeção visual, testes mecânicos e verificação de tratamento de superfície.
Essa disciplina de fabricação garante que cada flange de soquete entregue tenha um desempenho confiável em ambientes exigentes.
Sim, quando devidamente soldados e instalados, os flanges de encaixe funcionam bem sob condições de pressão cíclica.
Diâmetros maiores aumentam a concentração de tensões e a dificuldade de soldagem, tornando outros tipos de flanges mais práticos.
Absolutamente. As opções de aço inoxidável e liga oferecem excelente resistência à corrosão.
Escolher o flange de soquete correto não se trata apenas de especificações – trata-se de segurança, desempenho e eficiência de custos do sistema a longo prazo. Com experiência comprovada em fabricação e suporte global a projetos, a Longan está pronta para ajudá-lo a selecionar a solução mais confiável para sua aplicação.
Se você está planejando um novo projeto ou precisa de suporte técnico,Contate-noshoje para discutir seus requisitos de flange de soquete com nossa equipe de engenharia.
