Long Flanges de pescoço soldado (flanges LWN)são componentes especialmente projetados para sistemas de tubulação de alta pressão, alta temperatura e serviços críticos. Apresentando um cubo cônico estendido, esses flanges fornecem distribuição de tensão superior, melhor resistência à fadiga e integridade estrutural aprimorada em comparação com flanges de pescoço de solda padrão. Este artigo explora o que são flanges com pescoço longo de solda, como funcionam, seus padrões de fabricação, opções de materiais, principais aplicações e por que são essenciais em indústrias exigentes, como petróleo e gás, petroquímica e geração de energia.

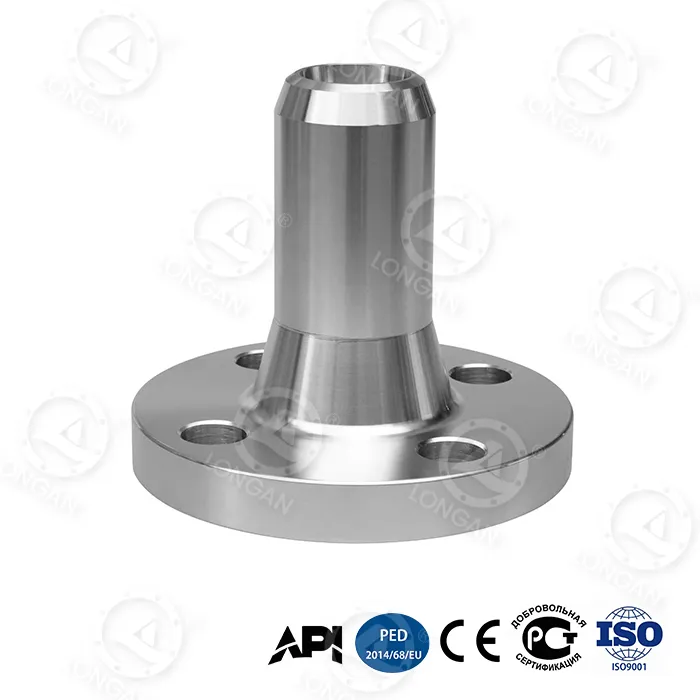

A Flange de pescoço de solda longoé um tipo de flange de pescoço soldado caracterizado por um pescoço estendido (cubo) que gradualmente afunila da face do flange para baixo até a espessura da parede do tubo. Este comprimento estendido do cubo proporciona uma transição suave, minimizando a concentração de tensão na junta soldada.
Ao contrário dos flanges de pescoço de solda padrão, os flanges de pescoço de solda longos são normalmente projetados e usinados de forma personalizada para atender aos requisitos específicos da tubulação. Eles são amplamente utilizados em condições de serviço severas, onde a segurança, a confiabilidade e o desempenho a longo prazo são críticos.
Os sistemas de tubulação de alta pressão estão sujeitos a forças internas extremas, flutuações de temperatura e estresse mecânico. Flanges com pescoço de solda longo desempenham um papel crítico na mitigação desses riscos.
Em indústrias como plataformas de petróleo offshore e usinas de energia nuclear, a falha não é uma opção – tornando os flanges longos com pescoço soldado uma escolha preferencial.
| Recurso | Flange de pescoço de solda longo | Flange de pescoço de solda padrão |
|---|---|---|
| Comprimento do cubo | Estendido | Padrão |
| Distribuição de estresse | Excelente | Moderado |
| Resistência à fadiga | Alto | Mais baixo |
| Aplicação Típica | Sistemas críticos e de alta pressão | Sistemas de tubulação gerais |
Flanges com pescoço longo de solda são normalmente fabricados por forjamento, seguido de usinagem de precisão. O processo inclui:
Fabricantes comoLonganimplementar sistemas rigorosos de controle de qualidade para garantir a conformidade com os padrões internacionais.
| Material | Padrão | Uso típico |
|---|---|---|
| Aço carbono | ASTM A105 | Petróleo e Gás, serviços gerais |
| Aço de baixa liga | ASTM A182 F11/F22 | Serviço de alta temperatura |
| Aço inoxidável | ASTM A182 F304/F316 | Ambientes corrosivos |
| Aço Duplex | ASTM A182 F51/F53 | Offshore e marítimo |
Flanges com pescoço de solda longo são comumente fabricados de acordo com:
Ao selecionar um fornecedor, considere os seguintes fatores:
Longané reconhecida por fornecer flanges de pescoço longo de alta qualidade com prazos de entrega confiáveis e garantia de qualidade rigorosa.
Geralmente são feitos sob medida, mas projetados de acordo com os padrões ASME e ASTM.
O cubo estendido, o material adicional e a usinagem resultam em custos iniciais mais elevados, mas oferecem economia a longo prazo por meio da confiabilidade.
Sim, especialmente quando fabricados em aço inoxidável ou ligas duplex.
As inspeções típicas incluem UT, RT, verificações dimensionais e testes PMI.
Flanges de pescoço longo soldados são um componente essencial em sistemas de tubulação críticos e de alta pressão. Seu design superior, melhor distribuição de tensão e durabilidade excepcional fazem deles a solução preferida para indústrias onde a segurança e o desempenho não podem ser comprometidos.
Se você procura flanges de pescoço longo de solda confiáveis e de alta qualidade, apoiados por experiência em engenharia,Longané seu parceiro de confiança.Contate-noshoje para discutir os requisitos do seu projeto e receber suporte técnico profissional.
