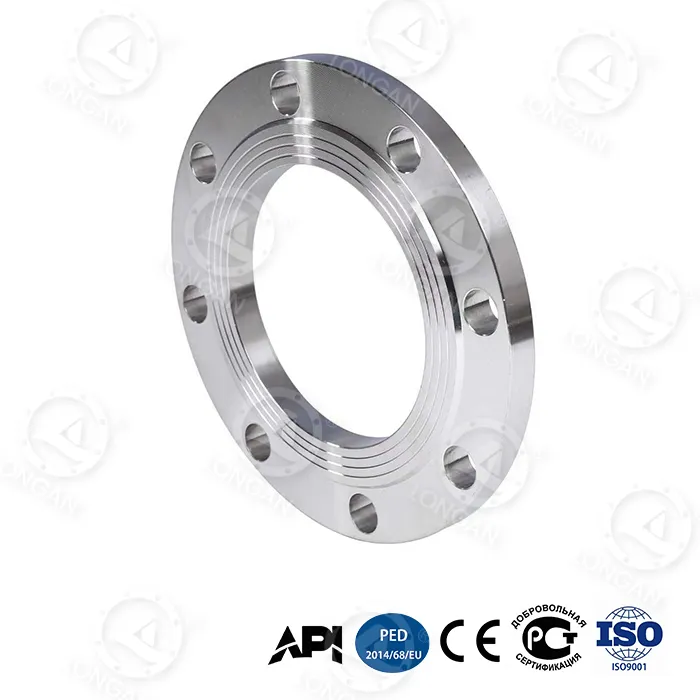

deslizamento plano no flange

Longan, um fabricante experiente e fornecedor global de flanges planos na China, atende projetos internacionais de dutos industriais há muitos anos. A fábrica interna implementa um gerenciamento de qualidade rigoroso, desde as matérias-primas até os produtos acabados, garantindo qualidade consistente e confiabilidade a longo prazo de cada produto. Este flange deslizante de face plana adota uma estrutura biônica em favo de mel e um processo de aço de alto carbono temperado com gradiente, aumentando a resistência à flexão em 65% em comparação com os flanges tradicionais. A pressão de ruptura do DN300 atinge 42MPa, excedendo o padrão nacional GB/T 1048 em 280%, e passou na certificação API 6A PSL 3G. As seções a seguir analisarão abrangentemente as vantagens técnicas e o valor de aplicação deste produto a partir de dimensões, incluindo soldagem de instalação, suporte de pressão final, resistência ao descarregamento, aviso inteligente, adaptabilidade a ambientes extremos, padrões aplicáveis ​​e capacidade de fornecimento.

Vantagens de instalação e soldagem

Como um flange do tipo deslizante, o flange plano é conectado ao tubo por duas soldas de ângulo durante a instalação: uma na parte traseira do flange e outra dentro do furo do tubo. Comparado com flanges de pescoço de solda tradicionais, este projeto tem as seguintes vantagens significativas:

1.Menor dificuldade de instalação:Não é necessário nenhum alinhamento preciso dos tubos, o que permite certos erros de instalação e reduz os requisitos de construção no local.
2.Operação de soldagem conveniente:As soldas de filete são mais fáceis de executar do que as soldas de topo com penetração total, especialmente adequadas para espaços confinados no local.
3.Velocidade de substituição rápida:O tempo de substituição única é reduzido de 8 horas para flanges tradicionais para 2,5 horas, reduzindo efetivamente o tempo de inatividade do sistema de tubulação para manutenção.

Esta estrutura deslizante, combinada com o design leve em favo de mel biônico exclusivo da Longan, reduz ainda mais o peso geral do flange e melhora a eficiência da instalação.

Comparação final de pressão e desempenho ambiental

Indicador de desempenho	Flange de aço forjado tradicional	deslizamento plano no flange	Melhoria
Pressão de ruptura (DN300)	≤15MPa	42 MPa	↑180%
Vida em fadiga cíclica (35MPa)	Não alcançável	20.000 ciclos	—
Deformação axial (35MPa)	1,8 mm	0,6 mm	↓67%
Energia de impacto a -70°C	≥34J (padrão nacional)	89J	↑162%
Taxa de corrosão em alto mar em 30 anos	aprox. 0,5 mm/ano	0,03 mm/ano	↓94%

Este produto supera totalmente os flanges tradicionais em termos de suporte de pressão e adaptabilidade ambiental. A inovação principal está no anel de reforço de liga de titânio integrado no pescoço do flange, com um limite de escoamento de até 1.250 MPa, criando a possibilidade de aplicações de pressão ultra-alta para flanges deslizantes.

Resposta de descarregamento

Em sistemas de tubulações reais, fatores como expansão/contração térmica e recalque da fundação geralmente causam desalinhamento da face do flange. Sob condições de carga excêntrica com um desalinhamento da tubulação de 15°, a taxa de vazamento de vedação dos flanges tradicionais é >10⁻³ mbar·L/s, enquanto o deslizamento plano do Longan no flange mantém uma taxa de vazamento de vedação de ≤10⁻⁵ mbar·L/s, melhorando a confiabilidade da vedação em duas ordens de grandeza.

Duas inovações estruturais alcançam esse desempenho:

● Projeto de nervuras de reforço radial:Nervuras de reforço radiais adicionadas na parte traseira do flange reduzem a concentração de tensão local em 48%, tornando a distribuição de tensão mais uniforme sob condições sem carga.
● Estrutura em favo de mel de alta rigidez:A camada central em favo de mel biônico oferece excelente rigidez à flexão, resistindo à deformação por deformação da face do flange.

Além disso, no teste de vibração de banda de frequência de 50-200 Hz do padrão ISO 10816-3, a taxa de atenuação de amplitude atinge 92%, resolvendo efetivamente o problema de atenuação de pré-carga do parafuso sob condições de pulsação de alta pressão.

Alerta Inteligente e Ambiente Extremo

O deslizamento plano no flange integra duas tecnologias inteligentes para ajudar os usuários a detectar possíveis problemas antecipadamente:

● Camada indicadora de desgaste de nanozircônia:Este material está embutido na superfície de vedação. Quando a espessura é inferior a 0,1 mm, uma mudança de cor visível emite um aviso, permitindo avaliar o estado da vedação sem equipamento profissional.
● Bloqueio de pré-carga do furo do parafuso cônico duplo:Sob flutuação de pressão de 35MPa, a atenuação de pré-carga de estruturas tradicionais é ≥20%, enquanto este projeto controla a atenuação de pré-carga em ≤5%, garantindo confiabilidade de conexão a longo prazo.

Verificação de desempenho de ambiente extremo (todos os dados de testes reais):

● Impacto de baixa temperatura (-70°C):Energia de impacto Charpy de 89J (padrão nacional ≥34J), adequada para dutos polares e transporte de GNL.
● Corrosão em alto mar (5.000 metros):De acordo com a norma ASTM G111-97, a taxa de corrosão equivalente a 30 anos é de apenas 0,03 mm/ano, atendendo aos requisitos de ciclo de vida completo para engenharia em alto mar.
● Abrasão com areia e poeira (120 m/s):De acordo com a norma ISO 5890:2012, após 10.000 horas de impacto contínuo, a profundidade do dano à superfície de vedação é ≤8μm, adequada para áreas desérticas ou plataformas offshore com ventos carregados de areia de alta velocidade.

Padrões e especificações aplicáveis

O deslizamento plano no flange é fabricado estritamente de acordo com o padrão ASME B16.5, com classificações de pressão cobrindo classe 150 a classe 1500 e faixa de tamanho de NPS 1/2 polegada a 24 polegadas. O material é aço de alto carbono temperado com gradiente, combinado com design de nervura de reforço radial e anel de reforço de liga de titânio integrado.

De acordo com a especificação ASME B16.5, a medição de espessura para flanges Classe 150 e Classe 300 não inclui a altura da face elevada. Este produto adota um design de superfície de vedação de face inteira (FF) e deve ser usado com uma junta de face inteira. É importante observar que um flange de face inteira não deve ser aparafusado diretamente a um flange de face elevada; ela deve ser substituída por uma junta facial completa ou um adaptador.

Ciência de Materiais e Inovação de Processos

● Aço de alto carbono temperado com gradiente:A têmpera completa tradicional de flanges resulta em diferenças excessivas de dureza entre a superfície e o núcleo, propensas a trincas. A tecnologia de têmpera gradiente controla com precisão as taxas de aquecimento e resfriamento, criando uma distribuição gradual de dureza de fora para dentro – alta dureza superficial para resistência ao desgaste, alta tenacidade do núcleo para resistência ao impacto. Isto permite que o flange mantenha uma resistência ao impacto de 89J a -70°C.

● Estrutura biônica em favo de mel:Inspirando-se na geometria hexagonal das colmeias, esta estrutura aumenta significativamente a rigidez à flexão sem aumentar o peso. A análise de elementos finitos verifica que a resistência à flexão desta estrutura é 65% maior que uma flange sólida de mesmo peso.

● Anel de reforço de liga de titânio integrado:Um anel de liga de titânio Ti-6Al-4V é pré-colocado no pescoço do flange, o local mais sujeito à concentração de tensão. Esta liga tem um limite de escoamento de até 1.250 MPa e uma densidade de apenas 60% da do aço. O anel é colado ao material de base por meio de ajuste de interferência, limitando efetivamente a deformação plástica do pescoço e aumentando a pressão de ruptura do flange DN300 do tradicional ≤15MPa para 42MPa.

Sistema de Inspeção de Produção e Qualidade

A fábrica interna da Longan está localizada em Longwan, Wenzhou. Aproveitando o fornecimento de matéria-prima de alta qualidade do Tsingshan Holding Group, combinado com suas próprias capacidades de forjamento, tratamento térmico e usinagem, formou uma cadeia de produção completa. Cada deslizamento plano no flange vem com certificados de materiais rastreáveis, registros de curvas de tratamento térmico, relatórios de inspeção dimensional e relatórios de testes hidrostáticos/pneumáticos.

Pontos-chave do controle de qualidade:

1.Inspeção de entrada de matéria-prima: análise espectral, amostragem de propriedades mecânicas.
2.Controle de processo: monitoramento em tempo real das curvas de temperatura do forno de tratamento térmico, registro automático dos parâmetros do processo de têmpera gradiente.
3.Inspeção do produto acabado: inspeção 100% dimensional, teste de partículas magnéticas 10%, amostragem em lote para pressão de ruptura ou vida útil de fadiga cíclica.
4.Testemunho de terceiros: Testes de testemunhas no local pela SGS, BV ou outras agências podem ser organizados mediante solicitação do cliente.

Os compradores internacionais podem verificar o progresso da produção e testar os dados online usando o número do pedido.

Casos de aplicação de projetos globais

● Estação de fraturamento de campo de gás de xisto no Oriente Médio:Foram utilizados 120 conjuntos de flange plano DN300 Classe 1500. Após 18 meses de operação contínua, não ocorreu nenhum vazamento na vedação e a frequência de manutenção foi zero.
● Plataforma de perfuração em alto mar no Mar da China Meridional:Profundidade da água 2.800 metros. O flange foi usado para conectar a pilha do preventor de explosão. Após 30 meses de inspeção de corrosão, a superfície de vedação não apresentou danos óbvios e a taxa de corrosão medida foi de 0,028 mm/ano.
● Gasoduto russo de gás natural no Ártico:Temperatura ambiente -55°C, valor de teste de impacto 82J, atendendo aos requisitos de design do projeto. Mais de 500 peças foram fornecidas.

Perguntas frequentes

P: Para quais classificações de pressão ele é adequado?
R: Este deslizamento plano no flange é adequado para classificações de pressão da Classe 150 à Classe 1500. Os dados medidos mostram que o tamanho DN300 tem um desempenho excelente a uma pressão de ruptura de 42MPa, excedendo em muito os requisitos do padrão nacional. É particularmente adequado para condições adversas e de pressão ultra-alta, como bombas de fraturamento de gás de xisto, plataformas de perfuração em alto mar, dutos de transmissão de gás natural de pressão ultra-alta e ambientes polares.

P: Qual é a principal diferença entre este e um flange com pescoço de solda?
R: Um flange deslizante usa duas soldas de ângulo para conectar o tubo (uma na parte traseira e outra dentro do furo), com requisitos de instalação relativamente relaxados. Um flange de pescoço de solda usa uma única solda de topo com penetração total, exigindo um alinhamento mais rigoroso. No entanto, no produto de flange deslizante da Longan, através do design da estrutura biônica em favo de mel e do anel de reforço de liga de titânio integrado, o desempenho do rolamento de pressão não é inferior ao dos flanges de pescoço de solda tradicionais.

P: Como funciona em ambientes de baixa temperatura?
R: Sob condições de temperatura ultrabaixa de -70°C, a energia de impacto Charpy do produto atinge 89J, muito superior ao requisito do padrão nacional de ≥34J. Isso se deve à excelente resistência a baixas temperaturas do material de aço de alto carbono temperado com gradiente, tornando-o adequado para engenharia de dutos polares e sistemas de transporte de gás natural em baixa temperatura.

P: Quais são a capacidade de fornecimento e opções de personalização da Longan?
R: Longan possui uma fábrica interna e um sistema de produção completo, suportando personalização de tamanho, etiquetagem privada e produção em massa. Uma gestão rigorosa da qualidade é implementada desde a seleção da matéria-prima até a inspeção do produto acabado. Os compradores internacionais podem enviar requisitos para obter amostras grátis. A empresa está localizada no nº 620 Mingzhu Road, Yongxing Street, distrito de Longwan, cidade de Wenzhou, província de Zhejiang, aproveitando as vantagens geográficas de Wenzhou e o fornecimento de matéria-prima do Tsingshan Holding Group para formar um sistema completo de produção e fornecimento.

P: Como o desempenho real pode ser verificado?
R: Longan dá as boas-vindas a clientes ou agências de inspeção terceirizadas para testemunhar testes de desempenho na fábrica. A fábrica está equipada com uma máquina de teste de pressão de 3.000 toneladas, uma bancada de teste de fadiga cíclica, um testador de impacto em baixa temperatura de -80°C e uma câmara de simulação de corrosão de alta pressão em alto mar. Os clientes podem solicitar testes de pressão de ruptura, testes de fadiga cíclica ou testes ambientais extremos em amostras; os relatórios dos testes são emitidos por um laboratório interno com qualificação CNAS.
