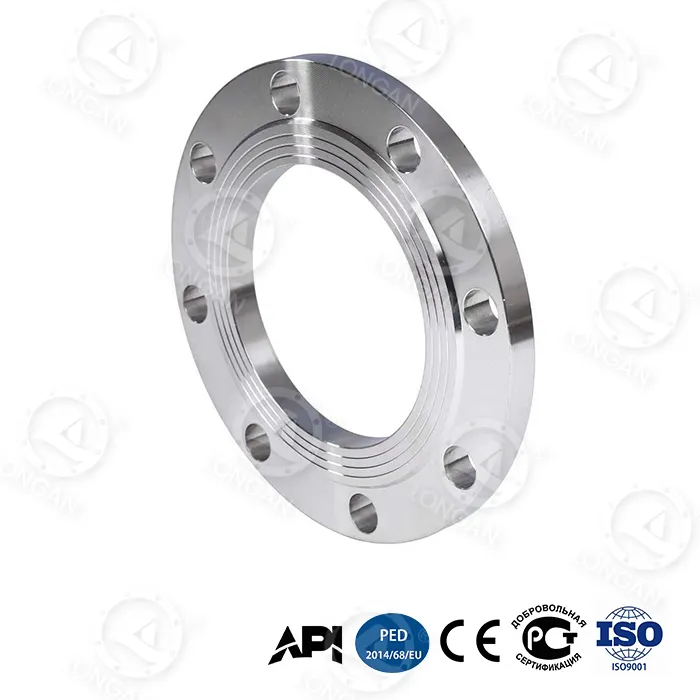

● Projeto de face de vedação híbrida:Esta é a característica mais distintiva do flange de face plana elevada. A área central da face de vedação é ligeiramente elevada (semelhante a RF), mas a área externa se estende até os furos dos parafusos (semelhante a FF). Os benefícios incluem:1.Centralização automática da junta para instalação mais rápida;2.Distribuição de tensão de contato de vedação mais uniforme, evitando sobrecarga nas bordas da RF tradicional;3.Compatível com juntas de face inteira e juntas de face elevada, proporcionando substituição flexível no local.
● Aumento de 65% na resistência à flexão:A estrutura biônica em favo de mel torna o flange mais leve e rígido, especialmente adequado para suportar momentos de flexão de tubulações.
● Rolamento de pressão ultra-alta:A pressão de ruptura do DN300 de 42MPa é 2,8 vezes maior que a dos flanges tradicionais (≤15MPa). A vida em fadiga cíclica de 20.000 ciclos a 35 MPa excede em muito os padrões da indústria.
● Tolerância ambiental extrema:Energia de impacto de -70°C de 89J, taxa de corrosão em alto mar de 5.000 m de 0,03 mm/ano, abrasão de areia e poeira de 120 m/s ≤8μm.
● Segurança inteligente:Camada indicadora de desgaste de nano-zircônia (aviso de mudança de cor quando espessura <0,1 mm) + furo de parafuso cônico duplo (atenuação de pré-carga ≤5%).
● Usinagem de face de vedação:O torneamento de precisão CNC é usado, com a altura elevada seguindo as dimensões RF padrão ASME B16.5 (1,6 mm a 6,4 mm para classe 150 ~ 1500), mas a raiz elevada faz uma transição suave para toda a face do flange. A rugosidade da superfície Ra ≤3,2 μm garante um bom contato da junta.
● Extinção de gradiente:O aço de alto carbono passa por resfriamento controlado para formar uma estrutura graduada com dureza superficial de 45-50 HRC e tenacidade do núcleo ≥30J (a -70°C).
● Estrutura em favo de mel:A grade hexagonal biônica dentro do corpo do flange, otimizada pela análise de elementos finitos, proporciona rigidez 65% maior com o mesmo peso.
● Anel de reforço em liga de titânio:Um anel Ti-6Al-4V (resistência ao escoamento de 1.250 MPa) está embutido no pescoço com ajuste de interferência, evitando a expansão do pescoço sob alta pressão.
● Controle de qualidade:Inspeção dimensional 100%, teste de partículas magnéticas 10%, teste de explosão aleatória por lote. São fornecidos certificados de materiais rastreáveis e curvas de tratamento térmico.
O design híbrido da face de vedação do flange de face plana elevada o torna particularmente adequado para os seguintes cenários:
| Cenário | Ponto problemático com flanges tradicionais | Solução com este produto |
|---|---|---|
| Retrofit de dutos antigos | O sistema original pode misturar flanges FF e RF, juntas não intercambiáveis | A face de vedação híbrida é compatível com ambos os tipos de juntas, sem necessidade de modificação da tubulação |
| Meio de gás de alta pressão | As juntas de flange RF podem extrudar sob pulsação de pressão | A área plana externa fornece suporte adicional, evitando o deslizamento da junta |
| Tubulações de baixa pressão de grande diâmetro | Os flanges FF exigem juntas de tamanho normal, alto custo | A parte elevada permite o uso de juntas RF padrão, reduzindo o estoque de peças sobressalentes |
| Ambientes de águas profundas/polares | Vazamentos na face de vedação única após ciclo térmico | A vedação de zona dupla (elevada + plana) fornece caminhos de vedação redundantes |
As áreas de aplicação específicas incluem:
● Tubulações de saída da bomba de fraturamento de gás de xisto(pressão pulsante de 35-70MPa)
● Conexões de cabeça de poço de plataforma de perfuração em alto mar(5.000m de profundidade da água)
● Terminais de recepção de GNL(-70°C baixa temperatura)
● Pipelines de mídia ácida para árvores de Natal offshore(H₂S/CO₂)
● Amostras grátis:Os compradores internacionais podem solicitar uma amostra grátis (taxa de amostra reembolsável, frete a cobrar) para testes de instalação e verificação de vedação.
● Orientação de instalação:São fornecidos manuais de instalação em chinês/inglês, incluindo valores de torque para diferentes materiais de vedação (grafite, enrolamento em espiral, PTFE). Orientação remota por vídeo está disponível.
● Consultoria técnica:A equipe de engenharia responde às perguntas sobre seleção e correspondência de juntas em até 4 horas.
● Rastreabilidade de qualidade:Cada flange possui um ID exclusivo e os relatórios de teste podem ser verificados no site oficial.
● Garantia:18 meses, substituição gratuita por defeito de fabricação.
● Testes de terceiros:Testes de pressão testemunhados no local da SGS/BV podem ser organizados mediante solicitação.
1. Design exclusivo da face de vedação:A maioria dos flanges no mercado são FF puro ou RF puro. Nosso flange de face plana elevada permite obter a uniformidade de tensão do FF e a confiabilidade da vedação do RF sem alterar o tipo de junta. É especialmente adequado para projetos de modernização onde a tubulação original pode ser FF ou RF – este produto é compatível com ambos.
2. Vantagem de custo do ciclo de vida completo:O custo total de 30 anos é de apenas US$ 6.200, economizando 66% em comparação com flanges tradicionais de US$ 18.500. O tempo de substituição único é de 2,5 horas (tradicional 8 horas), a frequência de manutenção anual é de 0,7 vezes (tradicional 3,2 vezes).
3. Certificação completa:API 6A PSL 3G, adequado para cenários de pressão ultra-alta com meios de gás H₂S e CO₂.
4. Dados reais verificáveis:Todos os indicadores de desempenho estão disponíveis para testes no local testemunhados pelo cliente. Amostras grátis são fornecidas.
5. Resposta rápida:Os itens padrão são enviados em 3 dias, os itens personalizados em 15 a 30 dias.
Resumo: O flange de face plana elevada da Longan, com seu design de face de vedação híbrida, resolve os problemas dos flanges tradicionais em compatibilidade de juntas, distribuição de tensão e vedação de alta pressão. Combinado com a estrutura biônica em favo de mel, têmpera gradiente e anel de reforço de liga de titânio, sua resistência à flexão, pressão de ruptura e vida útil à fadiga são bastante melhoradas. A certificação API 6A PSL 3G e a redução de 66% no custo do ciclo de vida completo de 30 anos tornam-no a escolha ideal para gás de xisto, engenharia em alto mar e sistemas complexos de dutos. Envie suas necessidades para obter amostras grátis e soluções de vedação profissionais.
P: O flange de face plana elevada pode substituir um flange de RF existente?
R: Sim. Contanto que a classificação de pressão e o tamanho correspondam, ele pode substituir diretamente um flange RF e a junta RF original pode continuar a ser usada. Se o flange correspondente for FF, será necessária uma junta de face completa, mas a área plana deste produto é grande o suficiente para ser totalmente compatível.
P: Esta face de vedação híbrida requer juntas especiais?
R: Não. Você pode continuar a usar gaxetas padrão ASME B16.21 RF (por exemplo, enroladas em espiral com anel interno) ou gaxetas FF (gaxetas de grafite de face inteira). Nossos testes mostram que o desempenho de vedação de ambos os tipos de gaxetas neste flange é superior às tradicionais faces de vedação simples.
P: Os parafusos se soltarão sob pressão pulsante de 35 MPa?
R: Este produto usa furos para parafusos cônicos duplos. Sob a flutuação de 35MPa, a atenuação da pré-carga é ≤5%, enquanto os furos redondos tradicionais têm atenuação ≥20%. Recomenda-se a utilização de um torquímetro hidráulico em padrão cruzado com três passos. Podemos fornecer uma tabela de cálculo de torque.
P: Podem ser fornecidos materiais diferentes, como aço inoxidável?
R: Sim. O material padrão para este produto é aço de alto carbono temperado com gradiente, mas 316L, aço inoxidável duplex, etc., também podem ser fornecidos mediante solicitação. A mesma estrutura em favo de mel e o anel de reforço em liga de titânio também se aplicam ao aço inoxidável.
P: Como podemos verificar a pressão de ruptura reivindicada de 42 MPa?
R: Damos as boas-vindas aos clientes para testemunhar testes de explosão em nossa fábrica. Os produtos de estoque regular são amostrados aleatoriamente a cada trimestre e os relatórios de teste são armazenados em nosso site. Você também pode solicitar um teste separado para sua amostra; o custo é suportado por nós (a amostra precisa ser devolvida).
