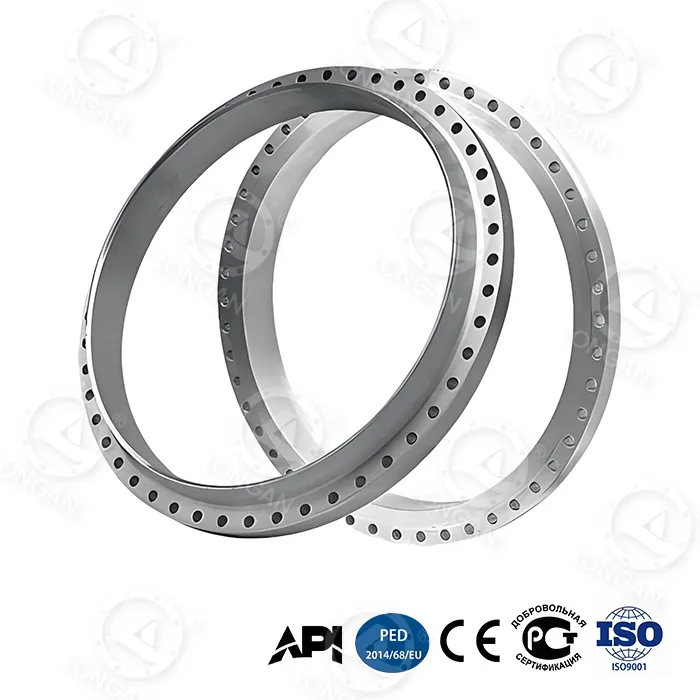

Flange de tamanho grande

Apresentação de dados de vantagens do produto

1. Maior capacidade de pressão

Os flanges de tamanho grande têm uma faixa de pressão típica de > 100 Bar a > 250 Bar ou superior, que é mais de cinco vezes a pressão dos flanges padrão do mesmo tipo. Por exemplo, a pressão nominal dos flanges Classe 900 no DN600 é muito maior do que a dos flanges Classe 150 do mesmo tamanho.

2. Espessura de parede e resistência estrutural significativamente aumentadas (Integridade Estrutural Aprimorada):

Os flanges de tamanho grande têm superfícies convexas mais altas, pescoços de flange mais grossos e orifícios de parafusos maiores, proporcionando maior resistência à vibração e flexão.

Tomemos como exemplo o flange ASME B16.5 DN600, Classe 150 vs Classe 900 RF:

Espessura do flange, Classe 900: ~ 152,4 mm, Classe 150: ~ 38,1 mm, A espessura da Classe 900 é cerca de 4 vezes maior que a da Classe 150.

Número de parafusos A classe 900 possui 24 parafusos M36, a classe 150 possui apenas 20 parafusos M24

O diâmetro do parafuso aumentou em 50%, a quantidade de parafusos aumentou em 20% e a força de fixação aumentou.

O diâmetro do círculo do parafuso do flange Classe 900 aumentou ~114,3 mm em comparação com o diâmetro do flange Classe 150, proporcionando mais espaço de distribuição dos parafusos.

3. Desempenho de vedação muito forte

Maior área de contato da superfície de vedação, vazamento zero de longo prazo sob alta pressão e ambiente de alta temperatura.

Parafusos mais altos produzem diretamente maior força de vedação da junta.

A taxa de vazamento de projeto da gaxeta de anel de flanges de grande porte geralmente deve ser inferior a 10 ^ -6 std cm³ / seg He, o que pode obter vedação hermética, que é muito maior do que os requisitos de flanges comuns para juntas macias.

4. Requisitos personalizados

Este produto requer requisitos personalizados para tamanhos, materiais e revestimentos não padronizados. Longan é especialista nisso.

O tamanho está muito além do padrão e requer processamento customizado.

Materiais de liga resistentes à corrosão comumente usados: (como Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), a resistência ao escoamento pode atingir> 600 MPa ou mais.

A espessura dos revestimentos especiais pode atingir 250-500 μm, e a espessura dos revestimentos é de 3-6 mm, que também pode ser personalizada.

Por fim, gostaria de enfatizar que a Longan é uma poderosa fábrica especializada na produção de Flanges Big Size customizadas, que podem atender plenamente toda a sua imaginação sobre este produto. Venha entrar em contato conosco, seremos sempre bem vindos!
