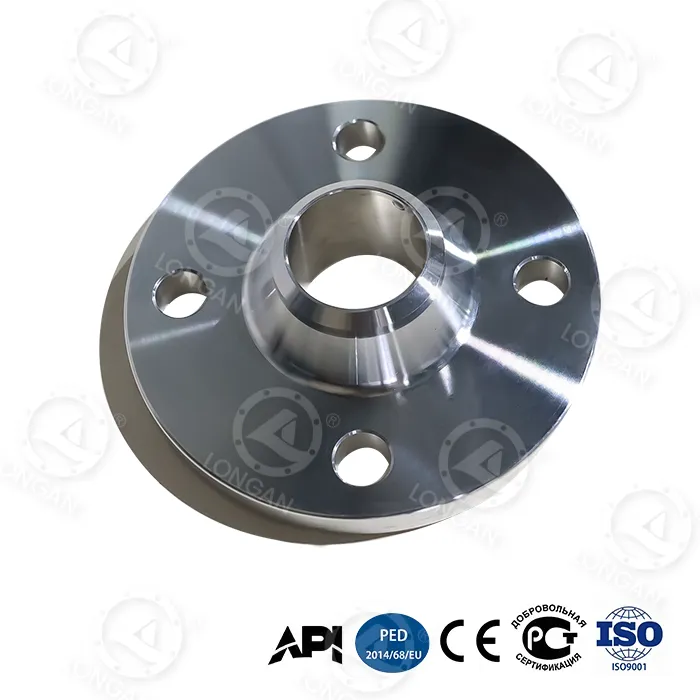

Flange de soldagem de topo de 316 pescoços

Em ambientes de processamento químico, plataformas offshore, dessalinização, produtos farmacêuticos e outros, fornecemos uma linha completa de flanges 316 WN que atendem aos padrões ASME B16.5. Após rigoroso controle de qualidade, garantimos desempenho e segurança duradouros nestes ambientes mais exigentes. Os pescoços de flange para soldagem de topo em aço inoxidável 316 são a escolha padrão da indústria. Dados detalhados de desempenho, especificações técnicas e diretrizes aplicáveis ​​podem ser fornecidos.

Por que escolher flanges de soldagem de topo com pescoço 316?

1. Forte resistência à corrosão:

O molibdênio é a chave: valor PREN do flange de soldagem de topo com pescoço 316> 25, muito superior ao aço inoxidável 304, resiste efetivamente à corrosão por picadas e fendas. Também contém 2-3% de molibdênio (Mo), o que melhora significativamente sua resistência à água do mar, cloretos e diversas soluções ácidas.

No teste de névoa salina padrão ASTM G48 Método A (5% NaCl, 35°C), os flanges de aço carbono sob as mesmas condições enferrujaram severamente em 100 horas, enquanto 316 amostras de flange não apresentaram corrosão visível após 1000 horas.

2. Fácil de instalar e testar:

Os flanges de soldagem de topo em aço inoxidável 316 fornecem juntas permanentes e de alta resistência e são fáceis de testar para testes radiográficos (RT) e testes ultrassônicos (UT).

Certificações: PED 2014/68/UE (Marcação CE), NACE MR0175/ISO 15156 (para ambientes ácidos), NORSOK M-630 (Petróleo e Gás)

Tamanhos: ASME B16.5, ASME B16.47 Série A/B

Material: ASTM A182 F316/F316L

Classificações de pressão-temperatura: ASME B16.5

3. Durabilidade superior:

Desempenho em altas temperaturas: Mantém boas propriedades mecânicas em uma ampla faixa de temperatura de -425°F a 1500°F (-254°C a 816°C).

Capacidade de alta pressão: Projetado para suportar classificações de pressão das classes 150, 300, 600, 900, 1500, 2500 de acordo com ASME B16.5. Tabela clara de classificações de pressão-temperatura fornecida.

4. Fluxo de fluido otimizado:

O flange de soldagem de topo com pescoço 316 corresponde gradualmente à espessura da parede do tubo, reduzindo significativamente o fator de concentração de tensão, especialmente adequado para aplicações de carga cíclica e ciclo térmico, o design do pescoço cônico fornece transição suave, reduz a turbulência e a queda de pressão, e a vida útil da fadiga é 30-50% maior do que a do flange deslizante.

Propriedades Mecânicas:

Resistência ao escoamento (0,2% de deflexão, mínimo) 30 ksi (205 MPa) 25 ksi (170 MPa) ASTM A370

Resistência à tração (mínima) 75 ksi (515 MPa) 70 ksi (485 MPa) ASTM A370

Alongamento (calibre de 2 polegadas, mínimo) 30% 30% ASTM A370

Dureza (máxima) 217 ​​HB / 95 HRB 217 HB / 95 HRB ASTM E18/E10

Faixa disponível

Classe de pressão: 150, 300, 400, 600, 900, 1500, 2500

Processo de Fabricação: Forjado - Mais resistente e menos sujeito a defeitos que os flanges fundidos.

Tamanho do flange de soldagem de topo de pescoço 316 (NPS): 1/2" (15mm) a 24" (600mm)

Superfície de vedação: RF (face elevada - altura comum 1/16" para NPS<24", 1/4" para NPS>=24"), RTJ (junta tipo anel - R, RX, BX e outros tipos de ranhura)

Tratamento de superfície: Solução recozida + passivada decapada - configuração padrão para garantir a melhor resistência à corrosão e remover o ferro livre. Jateamento de areia ou polimento eletrolítico são opcionais.

Envie uma consulta rapidamente para buscar soluções de vedação de dutos
