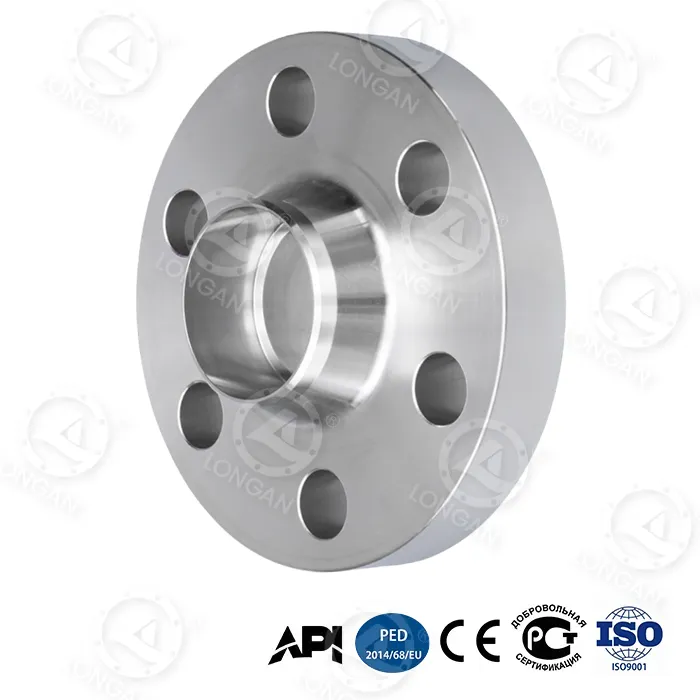

Flange de soldagem de topo de 304 pescoços

Especificações Técnicas

1. Certificação de materiais (ASTM A182 F304)

Caso de teste de função de valor padrão de elemento

Ni 8,0 ~ 11,0% Estabilidade de Austenita 9,2%

C≤0,08% - 0,05%

Cr 18,0 ~ 20,0% Proteção contra corrosão e oxidação 18,8% (espectrômetro)

2. Pressão-Temperatura

Temperatura (°C) Classe 150 (bar) Classe 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Propriedades Mecânicas

Parâmetro 304 Base Padrão do Valor do Flange

Tolerância do diâmetro interno (NPS 12") ±0,25mm ASME B16.5 Tabela 5

Resistência à tração 515 MPa ASTM A182

Resistência ao rendimento 205 MPa ASTM A182

Desvio do círculo central do furo do parafuso ±0,8 mm MSS SP-44

Cenários aplicáveis

Cenários recomendados Meios toleráveis ​​Cenários proibidos Soluções alternativas

Ar comprimido de baixa pressão Ar seco (ponto de orvalho <-40°C) Ar úmido contendo enxofre Aço carbono niquelado

Equipamentos alimentícios Laticínios, sucos (pH>4,5) Desinfetantes contendo cloro Flange 316L

Abastecimento de água municipal Água doce, água potável Água do mar/água com alto teor de cloro (>50ppm Cl⁻) Flange 316

HVAC Água quente (<80°C), vapor Ácido clorídrico/ácido sulfúrico (pH<4) Liga Hastelloy

Por que escolher o flange de soldagem de topo com pescoço 304?

1. Menor custo

Preço unitário do material (referência) Vida útil Custo abrangente (10 anos)

Flange 316 2,3x 15 anos + 1,2x

Flange de soldagem de topo com pescoço 304 1,6x 10 anos + 1,0x

Flange de aço carbono 1,0x 2 anos (vazamento de ferrugem) 2,8x

2. Vantagens do projeto estrutural

Precisão da superfície de vedação: a rugosidade da superfície RF do flange de soldagem de pescoço de aço inoxidável 304 é de 125-250μin Ra, garantindo a confiabilidade da vedação da junta.

Transição de pescoço cônico: Reduz o fator de concentração de tensão em 40% e prolonga a vida útil da fadiga da solda.

3. Resistência básica à corrosão

Teste de névoa salina: Sem ferrugem vermelha por 500 horas

Camada protetora de cromo-níquel: o teor de Cr ≥18% forma uma película de passivação para resistir à corrosão por água, vapor e ácido fraco (pH>4,5).

Descrição da limitação: Não é adequado para ambientes que contenham íons cloreto> 50 ppm (como água do mar) e o 316 precisa ser atualizado neste momento.

Perguntas frequentes

Q1: Qual é a diferença de custo com o flange 316?

Resposta: O preço do flange de soldagem de topo com pescoço 304 é 30 ~ 35% menor sob as mesmas especificações (devido à diferença no teor de níquel e molibdênio). Se o meio não contém íons/ácidos cloreto, é mais econômico escolher 304.

Q2: O 304 pode ser usado para tubos externos?

Answer: Em baixa umidade (<60%) RH) Pode ser usado por muito tempo em ambiente sem sal; o revestimento anticorrosivo é necessário em áreas costeiras/industriais, caso contrário, poderá ocorrer corrosão dentro de 2 a 3 anos.
